Visioのシェイプをテキストに出力する

必要性があったので、作ってみました。

我が家の間取り図の一部ですが、間取り図上にプロットされているシェイプを、グループ化されたシェイプも含めて再帰的に、テキストファイルに一覧出力します。Visioファイルと同じフォルダにエクスポートされます。

2018-04-14


こんな感じのものが欲しい

2018-04-14 (4)

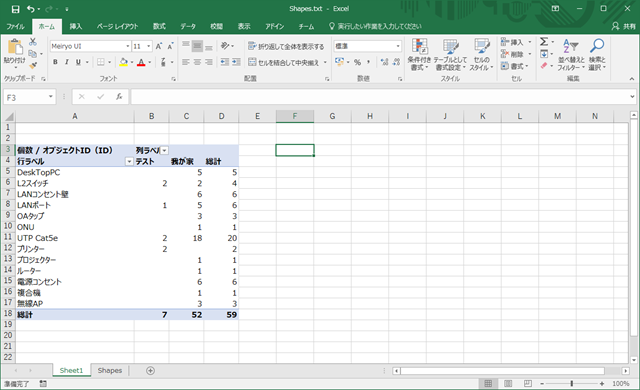

上記をピボット集計

2018-04-14 (5)


ちなみにVisioの校閲で「図形レポート」というのがありますが、デフォルトのレポートしか使えない環境なので、欲しいものとは乖離しています。


下図は「図形レポート」です。

2018-04-14 (6)



出力項目

  • Page名
  • オブジェクトID
  • オブジェクト名（name）
  • アイテム（text）
  • メモ１
  • メモ２
  • メモ３
  • レイヤ属性（複数）


エクスポートしたテキストファイル

2018-04-14 (3)



出力しないオブジェジェクト

  • visTypeShape（Microsoft Visio のネイティブ図形）のいずれにも合致しないオブジェクト。
  • ただし、レイヤ名が設定されていないシェイプ、レイヤ名の先頭一文字が「★」のシェイプは、上記に関わらず出力しません。
